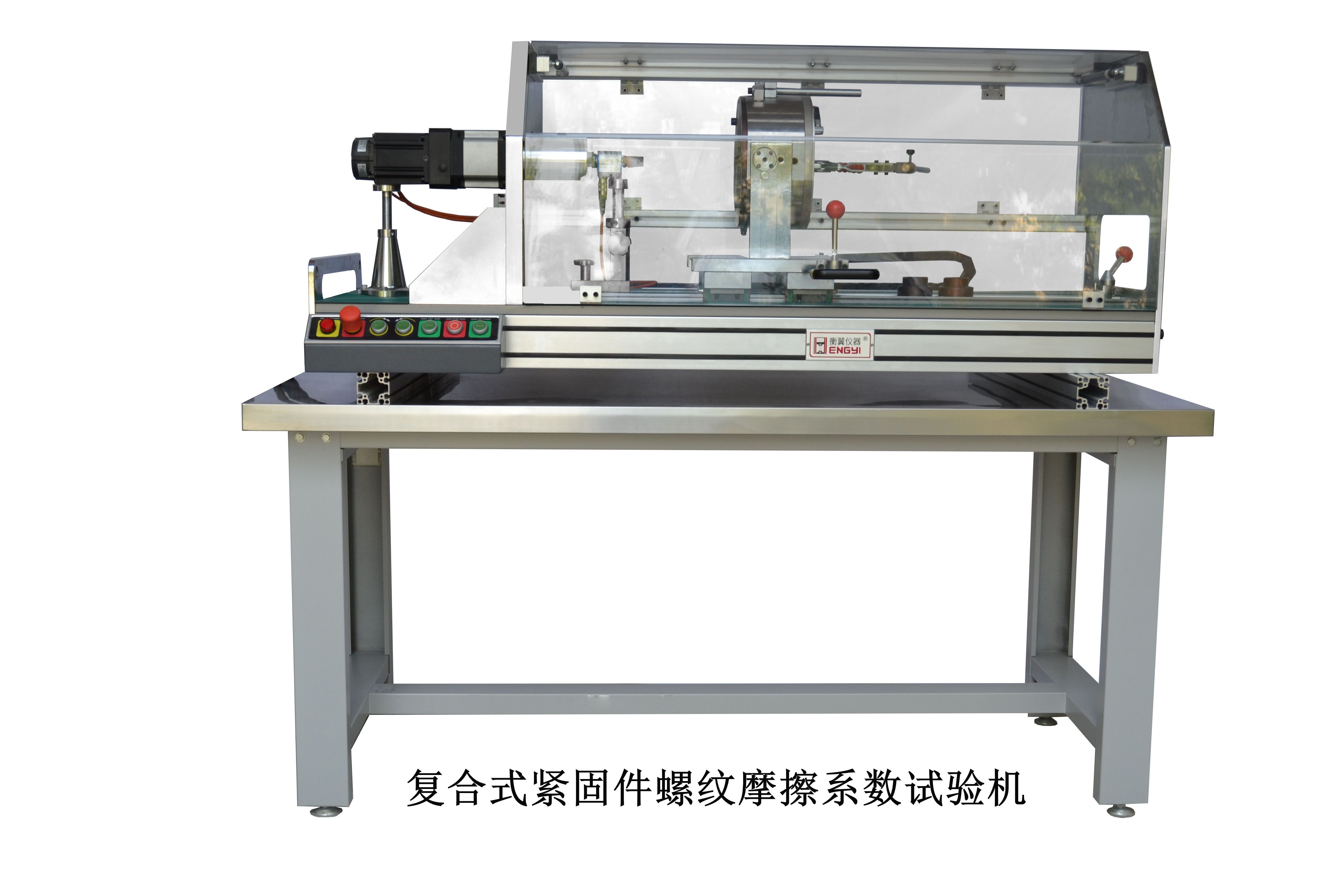

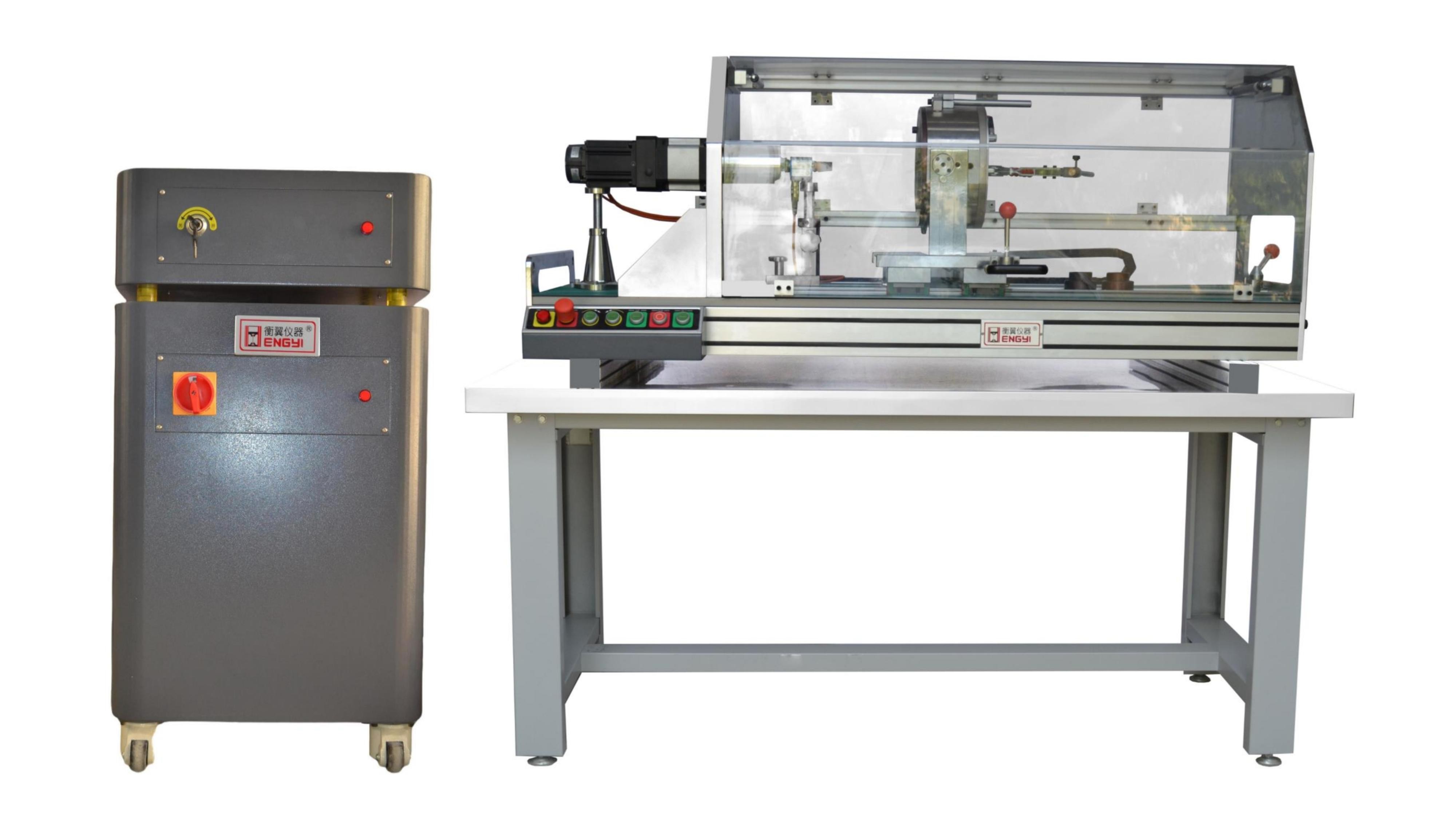

衡翼緊固件螺紋摩擦系數測試儀是采用“夾緊力—螺紋扭矩"復合傳感器，主要用于標準或異形的螺栓、螺釘?shù)扰c螺母緊固件的測試及分析研究。通過對螺栓-螺母連接副施加緊固扭矩以產生夾緊力，測量其緊固特性，可測量夾緊力、緊固扭矩、螺紋扭矩、支撐面扭矩、總摩擦系數、支撐面摩擦系數、螺紋摩擦系數、扭矩系數K等。廣泛應用于航空航天、高等院校、科研院所、質檢、汽車、軌道交通、風電等領域。

緊固件螺紋摩擦系數測試儀測試參數：

 軸力F (Fv)、總扭矩T (M A)、螺紋扭矩Tth (M G)、支撐面扭矩Tb (M K)、總摩擦系數μtot ( μ G)、 支撐面摩擦系數μb ( μ K)、螺紋摩擦系數μth ( μ ges)、扭矩K系數、 變異系數Vk、屈服極限扭矩Ty和軸力Fy、極限緊固扭矩Tu和軸力Fu、擰緊角度θ等ISO2320-2015預置扭矩鎖緊螺母機械性能,或涂膠扭矩性能測試

第一次擰入TFv.max、第一次擰出TFd.min、第五次擰出TFd.min

衡翼緊固件螺紋摩擦系數測試儀測試軟件：

本系統的測量軟件是真正基于Windows7以上操作系統的測試軟件，確保它能夠穩定有效的運行。通過該軟件可模擬現實裝配工藝，實現力矩法、力矩+角度法、斜率法(屈服點)等螺紋緊固件的擰緊方法， 并有軸力、扭矩、角度等多種控制方法， 各種控制方式之間切換平 滑，無突變失控狀態，并可依據相關標準計算出扭矩系數、螺栓頭部、螺紋、總摩擦系數等數值，所得出的結果均可輸出到Office/PDF文檔中，便于報告的傳輸和管理。軟件界面采用Windows7環境下，虛擬儀器技術。人機界面友好， 操作簡便。試驗時， 實時顯示試驗數據和試驗曲線；試驗結束后，可以完成相應數據處理，打印完整的試驗報告。試驗結果和試驗曲線采用數據庫形式存儲，便于試驗結果查詢。

緊固件螺紋摩擦系數測試儀技術參數：

型號：HY-1000N.

1．緊固總扭矩測量范圍： 100NM、1000NM

2. 扭矩測試示值精度：≤± 0.5%

3．軸力-螺紋扭矩復合測量范圍：200KN-300NM

4 .軸力測試示值精度：≤± 0.5%，螺紋扭矩示值精度：≤0.5%

5.扭轉角測量范圍：0-100000°（或無限）

6．扭角測量分辨率： 0.001°

7. 轉角測量相對誤差: ±0.5%

8．標準加載轉速： 0-40 r/min (任意設定)

9. 夾頭間間距：500mm（可加長定制）

10．扭轉方向： 正、反兩個方向

11．電源功率： 5KW， 單相 AC 220V±10%

12.工裝夾具：M6\M8\M10\M12\M14\M16\M18\M20各一套

13.硬墊板：M6\M8\M10\M12\M14\M16\M18\M20各一套

14.套筒：6\M8\M10\M12\M14\M16\M18\M20各一套

15.安全防護罩一個

16.贈送CNAS第三方計量校準報告一份。

17.主機外型尺寸：約2200×540×1250mm

18.重量：1800KG
