YY/T 0520—2009牙科學骨內動態疲勞試驗機的工作原理主要基于疲勞試驗機的設計原理,通過施加交變載荷作用于種植體,使其在一定的應力水平下進行循環變形,從而模擬材料在實際工作中的疲勞破壞情況。用于模擬人體咀嚼時，種植體承受的是方向和大小不斷變化的周期性力（載荷），正常咀嚼力約為100-300N，頻率在1-3Hz，每天循環次數可達10^4至10^5次。試驗需精確模擬這種復雜的力學環境，包括軸向載荷和側向扭轉等復合力。?

動態疲勞測試儀試驗方法：

試樣準備：將種植體按照臨床使用方法植入模擬骨塊中，確保植入深度和角度符合設計要求。

載荷設置：根據種植體的設計和使用要求，設置循環載荷的大小和頻率。通常，載荷范圍為50-500N，頻率為2-15Hz。

試驗過程：對種植體施加循環載荷，記錄循環次數和載荷變化，直至種植體發生疲勞斷裂或達到預定的循環次數。

數據記錄：記錄試驗過程中的載荷、循環次數、種植體的變形和斷裂情況。

動態疲勞測試儀試驗結果評估：

疲勞壽命：種植體在循環載荷下發生疲勞斷裂的循環次數。

疲勞強度：種植體在特定循環次數下能夠承受的大載荷。

失效模式：分析種植體疲勞斷裂的位置和模式，評估其設計和材料的合理性。

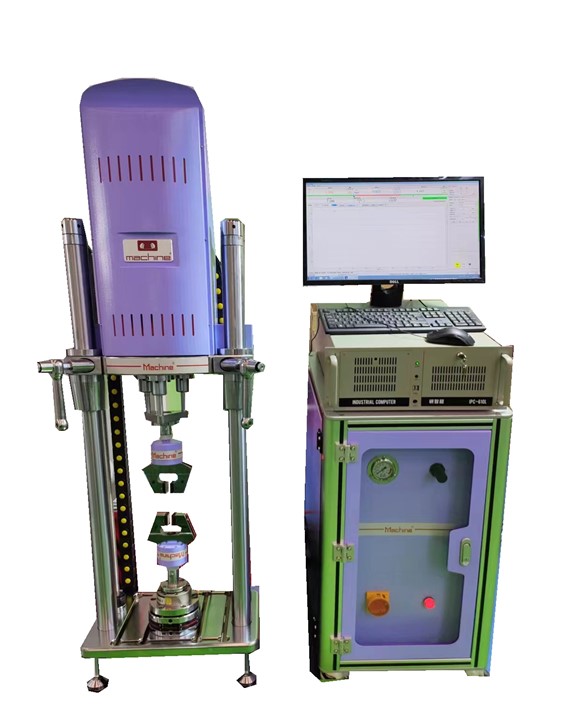

YY/T 0520—2009牙科學骨內動態疲勞試驗機技術參數：

型號：HY(DP)-0120

1.測力范圍： ±1000N

2.測力精度：1級(例如100N測量  ，誤差在100±1N。）

3.力值分變率：0.1N

4.力值測量范圍：1N~1000N

5.位移測量精度：1級

6.示值相對誤差：1%

7.控制精度：±1%

8.試驗頻率 : 0.1- 20Hz

9.波形：正弦波，余弦波，方波，三角波，鋸齒波等

10.作動器位移：（0--200或±100mm，作動器位移精度為±1%，分辨率為0.01mm）

11.左右空間：400mm

12.試驗高度空間：300mm

13.測試空間（拉伸空間300mm，壓縮空間400mm）因為拉伸夾具大，壓縮夾具小，以上為標準空間，也可按客戶要求定制）

13.外形尺寸（長×寬×高）：約620x500x2000mm

14.電源電壓：380V  功率：3000W

15.重量：400kg
